Surface

面波
采用MASW、SASW频散分析和遗传算法反演,高效处理人工源面波数据

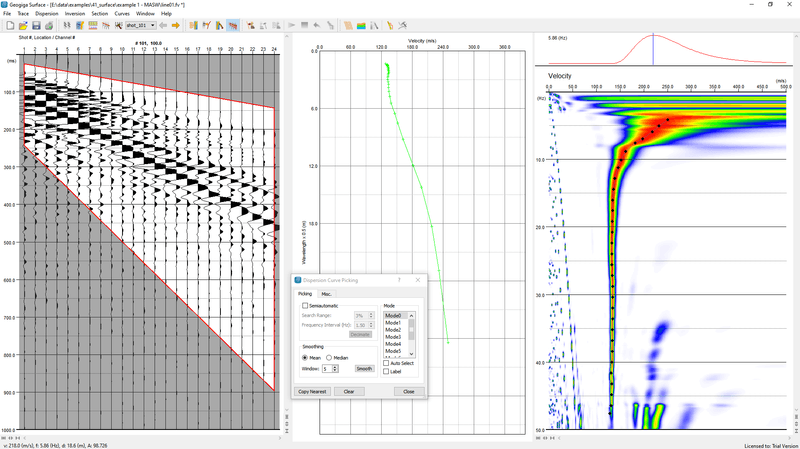

Surface main screenshot
输入

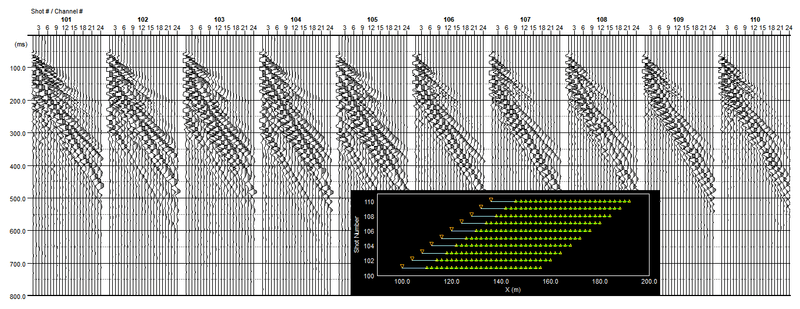

  • 一次性装入测线上所有面波记录
  • 基于斜距或平距测量,快速定义排列参数
  • 输入高程数据
  • 可装入已提取的频散曲线和相应的地震数据以进行数据再处理
Surface screenshot 0.0
提取频散曲线
  • 切除干扰波并可选择地震道进行频散分析
  • 在地震记录上测试面波视速度
  • 利用振幅谱确定频率分析范围
  • 在频散分析中考虑高程数据

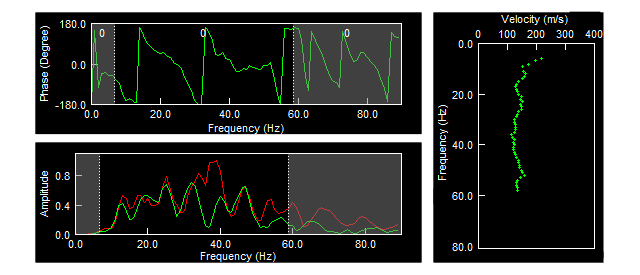

  • 多道面波分析法(MASW)或谱分析法(SASW)提取频散曲线
  • 在F-V、F-K、或F-P域计算MASW法频散谱
  • 交互式或半自动提取频散曲线,并利用谱剖面曲线更准确地提取频散点
Surface screenshot 1.0
反演
  • 自动或交互式创建初始速度模型
  • 可为每一速度层指定波松比和密度
  • 可固定某些层不参与反演
  • 采用遗传算法(GA)反演
  • 容许同时反演层速度和厚度
  • 可根据初始模型的速度变化趋势约束反演
  • 反演瑞雷波或洛夫波的基阶或高阶振型的频散曲线
  • 一次性自动反演所有记录的频散曲线
  • 交互式控制反演进程,可随时终止反演
绘图
  • 显示频散曲线和速度模型
  • 用彩色图、等值线或可编辑的地层符号等显示速度剖面图
  • 根据测线上各频散曲线探测的最大深度裁剪成果图
  • 在速度剖面图上绘制钻孔数据
  • 同时显示速度曲线和速度剖面
输出
  • 视横波速度、平均速度、深度加权速度和标准贯入值
  • 速度剖面及其空白文件
Surface screenshot 3.0
